Bloque III. Análisis 3. Habitat 67. Moshe Safdie, 1967. (Segunda fase)

En esta segunda etapa de análisis del proyecto, investigamos más sobre sus orígenes teóricos, las leyes internas de la agregación, la construcción y el contexto en que esta obra se lleva a cabo.

Boceto incluido en la tesis (1)



A lo largo de los años 60 surge una preocupación por el rumbo que debe tomar la vivienda en el futuro, debido al crecimiento experimentado -y esperado- en las ciudades, surgen varios modelos para el desarrollo de los suburbios. En Europa, esta preocupación se ve reflejada en los trabajos e investigaciones del TEAM 10 principalmente. En EE. UU. no hay un claro movimiento. Sin embargo, Moshe Safdie plantea como tesis ”A Three-Dimensional Modular Building System”, basado en un artículo que lleva por nombre ”A Case for City Living” en el cual plasma sus  reflexiones sobre el desarrollo de las ciudades y la importancia de crear un nuevo modelo de vivienda urbana, que debería de aunar las ventajas de vivir en una de baja densidad ("casa patio") con la alta densidad requerida en las nuevas ciudades.

Super-estructura. (2)

Así, plantea unas agrupaciones que consisten en una super-estructura  en forma de A(imagen 2), en la cual se encuentran las comunicaciones verticales y las instalaciones. Sobe estas se maclan unas unidades en forma de L, que de forma escalonada van sirviendo de terraza para la vivienda inmediatamente superior(imagen 5). La agrupaciones de viviendas forma "medios rombos" (imagen 3) de manera que pueda producirse un correcto soleamiento y ventilación de todas las viviendas(imagen 4). De esta forma consigue obtener una densidad muy alta y una tipología de vivienda muy eficiente.

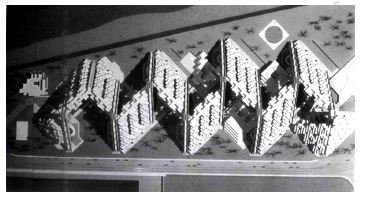

Total agrupación. (3)

Esquema de soleamiento. (4)

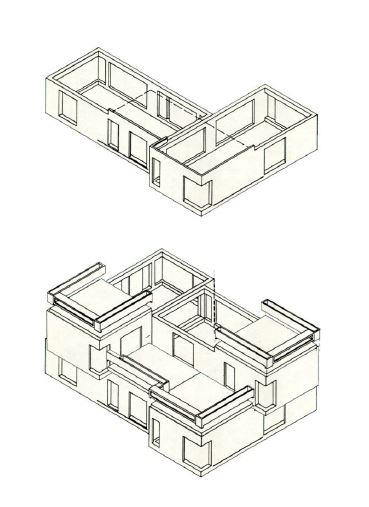

Agrupaciones de piezas en L. (5)

Con motivo de al exposición mundial celebrada en Montreal en el año 1967 se construye Habitat 67.
Se trata de una adaptación del modelo presentado por Moshe Safdie a concurso, el cual gana pero es mucho más reducido: pasa de 1200 viviendas, mas servicios público, incluso un colegio a 158 viviendas-de 15 tipologías distintas- y unas dotaciones mínimas de comercio.

Maqueta del Habitat. (8)

El proyecto conserva la esencia del original: todas las viviendas tienen terrazas privadas, están formadas por agregación de una pieza básica (imagen 9) y son la agregación de eles. Si en la propuesta original las piezas se anclaban a una estructura, ahora estas son auto portantes,  la inclinación necesaria para la formación de triángulos la da la forma de agrupar las unidades:

Pieza Básica. (9)

Agregación de piezas. (10)

 Para mayor información sobre al agregación pinchar en el Blog sistemas de proyecto, PR4.


La pre fabricación es otro de los puntos importantes en este proyecto. Todas las piezas, desde células básicas, a las piezas de las escaleras, se realizaban "in situ" y se colocaban mediante grúas en el lugar que les perteneciera (imagen 11). Sería semejable a la construcción con ladrillos de adobe que de conforman y fraguan en las inmediaciones de la obra, y se colocan según las necesidades. Este aspecto se lleva al extremo en las piezas de baño, hechas de fibra de vidrio, se transportaban totalmente conformadas de fábrica listas para ser instaladas (imagen 12).

Desencofrado de una pieza. (11)

Baños. (12)

Con respecto a la construcción, como se ha comentado antes, las piezas se conformaban en la propia obra. Los encofrados dejaban espacio para las instalaciones y las uniones entre piezas. Estas uniones eran en seco y se realizaban en el momento de la colocación de las piezas.

Uniones en seco. (13)

 Dentro las tipologías, la más común de las 15 es la dúplex ,que comparte en planta baja un ala de la pieza en L y la contraria en planta primera,  también hay simples de una y dos piezas e incluso triplex. Todos siguen el mismo esquema: una pieza de día, otra de noche, con un núcleo central que distribuye la planta y dos estancias distintas a cada lado: cocina/comedor, habitación simple /habitación doble.  En el caso de los dúplex las escaleras se sitúan en el eje conectado una pieza con al otra a 90º aprovechando así al máximo el ancho de la pieza.

Día/noche. (14)

Núcleos distribuidores. (15)

Núcleos de escaleras. (16)

Finalmente destacamos tres cosas del proyecto:

-La inquietud a nivel social, que demuestra en las viviendas.
-La pre fabricación , como idea de seriación y abaratamiento.
-La consideración del entorno.

/////////////////////////////////////////////////////////////////

Trabajo realizado junto con Raúl Sol.
